产品概述

    单组份聚氨酯防水涂料是一种反应型湿固化成膜的高分子防水涂料，它是以异氰酸脂、聚醚为主材料，配以混合潜固剂、增塑剂等各种助剂用特殊工艺经高温脱水、聚合反应而成。使用时涂覆于防水基层，通过聚氨酯预聚体中的-NCO端基与空气中的湿气进行化学反应，在基层表面形成坚韧、柔软和无接缝的橡胶防水膜。

产品特点

    ◆现场即开即用，基层面必须干燥。

    ◆聚氨涂膜拉伸强度高，延伸率高，弹性好，耐高、低温性能好，对基层收缩和开裂变形的适应性强。

    ◆一次涂刷可达0.5-1mm厚，涂膜密实，无针孔、无气泡。

    ◆粘结力强，在符合要求的各种基层上不需涂刷基层处理剂。

    ◆颜色可调，可满足不同客户对表面色彩不同的人性化要求。

适用范围

    现适应于层面、地下室、厕浴间及游泳池等各种民用与工业建筑的防水施工。更适合于形状复杂、管道纵横的部位防水工程。

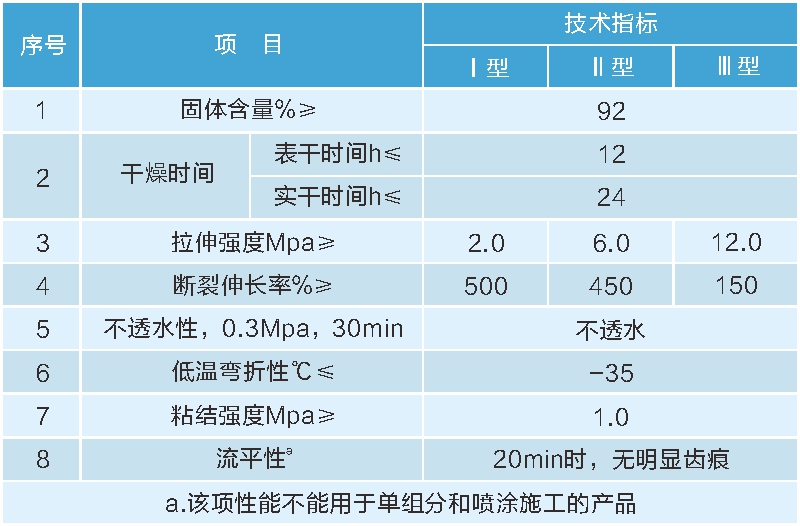

性能指标  GB/T19250-2013

贮存须知

    ◆将物料保存于干燥通风的室内。

    ◆运输中严防日晒雨淋，防止碰撞，注意防火。

    ◆产品储存期为半年，超过储存期需复检合格方可使用。

施工工艺

    ◆基层要求坚固、平整、无杂物，阴、阳角要做成圆弧形，阴角直径大于50mm，阳角直径大于10mm。

    ◆配料与用量：根据施工用量，搅拌均匀使用。参考用量为：1mm厚涂膜用量为1.3-1.5kg/m2。

    ◆大面积防水施工：将混涂料用橡胶或塑料刮板均匀涂布，要求厚度一致，一般为1.5mm-2.0mm，宜分3-4遍涂刷，后次涂刷应在前次涂刷固化成膜后，且呈垂直方向进行涂刷，一般为单独成膜，地下工程地板应增铺一层胎体增强材料。

    ◆涂膜厚度：地下工程为1.2-2.0mm，一般应为1.5mm，厕浴间不应小于1.5mm，暴露屋面工程采用多道防水时，每道厚度不小于1.2mm，在防水等级为Ⅲ级的屋面一道设防时，防水厚度不小于2mm，在图层间加铺胎体增强材料时，胎体下面的涂层厚度不小于1.0mm，上面图层不小于0.5mm。

    ◆饰面层施工：在刷实最后一遍涂料末固化前在表面稀撒干净砂粒。

    ◆保护层：涂膜防水层表面应按设计要求进行隔离保护。
